隨著制造業的不斷發展，機器人技術在各個領域都得到了廣泛應用，其中機械臂焊接機器人在汽車制造、電子產品制造等行業中發揮著重要作用。機械臂焊接機器人的軌跡控制是其關鍵技術之一，對于實現高質量、高效率的焊接任務至關重要。

  機械臂焊接機器人概述

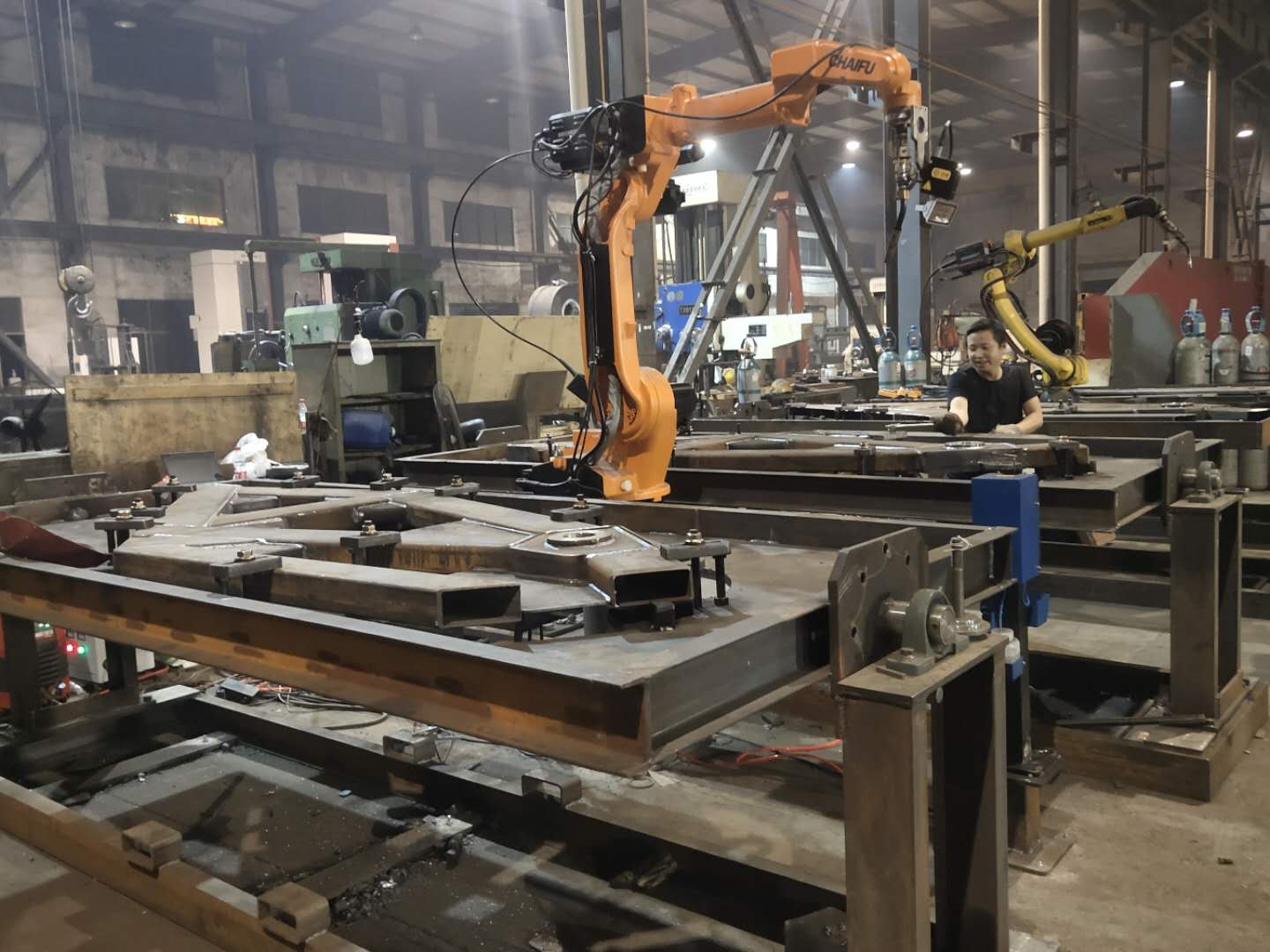

  機械臂焊接機器人是一種具有多關節、可編程、自動執行焊接任務的機器人系統。其結構由基座、多個關節和焊接工具組成。機械臂的關節數量決定了其在三維空間內的靈活性和運動能力。焊接工具通常是焊槍或激光焊接頭，用于執行具體的焊接操作。

  機械臂軌跡控制的基本原理

  機械臂焊接機器人的軌跡控制是通過對機械臂的關節進行精確的運動控制，以實現預定路徑上的焊接操作。其基本原理涉及以下幾個方面：

  1、關節空間與工具坐標系

  機械臂的運動可以在關節空間和工具坐標系兩個空間中描述。關節空間是指機械臂各個關節的角度空間，而工具坐標系是指焊接工具在三維空間中的坐標系。軌跡控制的目標是在關節空間中確定合適的關節角度，使得焊接工具能夠沿著預定的路徑執行焊接操作。

  2、逆運動學

  逆運動學是機械臂軌跡控制的重要一環，它通過給定末端執行器（焊接工具）的位置和姿態，計算出對應的關節角度。這涉及到解決一組非線性方程，通常采用數值計算方法來求解。

  3、軌跡規劃

  軌跡規劃是確定機械臂末端執行器在三維空間中移動的路徑。這需要考慮到焊接任務的特性，如焊接速度、焊縫形狀等。常見的軌跡規劃方法包括直線插補、圓弧插補和樣條插補等，以確保機械臂在運動過程中平滑、連續地執行焊接任務。

  4、控制算法

  控制算法是機械臂軌跡控制的核心。常見的控制算法包括比例積分微分（PID）控制和模型預測控制（MPC）。PID控制通過調整比例、積分和微分系數，實現對機械臂運動的精確控制。MPC則通過對機械臂系統建立數學模型，預測未來一段時間內的系統行為，并根據這些預測進行優化控制。

  機械臂焊接機器人軌跡控制的成功應用在汽車制造、電子產品制造等行業中得到了廣泛驗證。然而，仍然存在一些挑戰需要攻克。例如，復雜焊接環境下的傳感器干擾、焊接工件形狀的變化等都可能影響軌跡控制的精度。

  為了應對這些挑戰，研發人員正在不斷改進軌跡控制算法，引入先進的傳感技術，以提高機械臂焊接機器人在復雜環境下的穩定性和可靠性。此外，機械臂的機械結構和關節數量也在不斷優化，以適應更廣泛的焊接任務需求。隨著技術的不斷進步，機械臂焊接機器人將在制造業中發揮越來越重要的作用，為生產提供更高效、更穩定的焊接解決方案。
