產品簡介

北京創想智控科技有限公司自主研發的激光位移傳感器，內部包含高速信號處理器和智能處理軟件，是目前業界較小的集成智能處理的激光位移傳感器。通過點線切換按鈕可以將線式傳感器當成點式激光位移傳感器來使用。

品牌名為小不點aTINY，全系列產品可支持30-400mm的檢測距離（Z軸范圍），紅激光系列可支持0.01mm的檢測精度，藍紫激光系列可支持0.005mm的檢測精度。

測量原理采用柱面物鏡將激光光束擴大為條狀，激光在目標物上產生漫射，反射光在CMOS上成像，通過檢測位置、形狀的變化來測量位移和形狀。可應用于2D測量，可測量高度、高度差，寬度、位置、形狀、截面、翹曲、平坦度、角度、半徑、外殼厚度等。

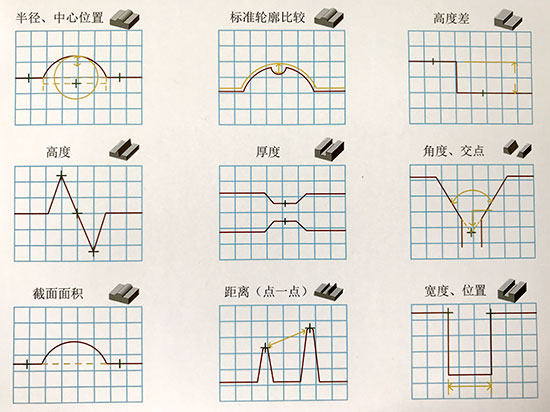

74種測量模式實現各種檢測

2D測量：可測量高度、高度差，寬度、位置、形狀、截面、翹曲、平坦度、角度、半徑、外殼厚度等。

現已應用于高校和研究機構、汽車工業、機械制造工業、航空工業、冶金和材料工業的精密測量檢測。

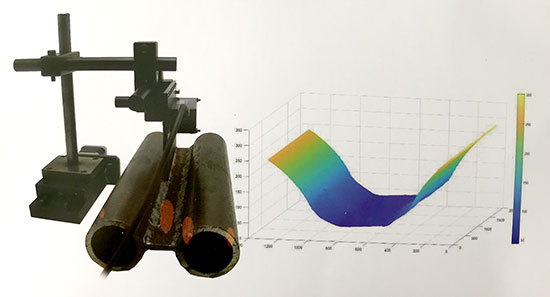

3D測量：焊錫橋、體積檢測；檢測激光拼焊板的焊接形狀；木材直徑測量等。

可檢測復雜曲面信息

解決問題

可解決傳統的接觸式傳感器無法實現的檢測品質管理問題

測量輪廓、角度、間距等；

缺陷檢測、平面度檢測、物品定位；

輪廓跟蹤、3D掃描、尺寸測量；

機器人應用。

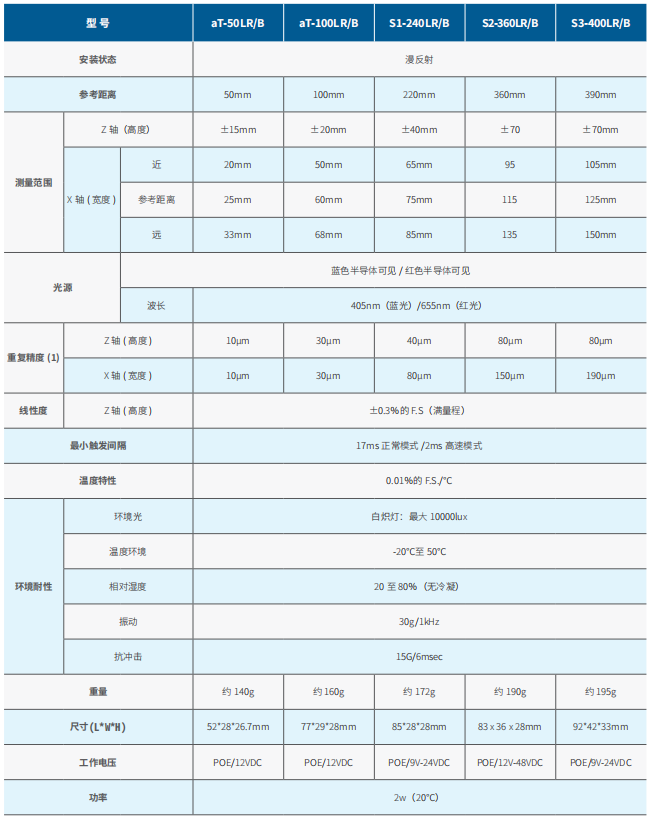

產品參數

產品優勢

1、7*12小時嚴苛拷機、性能穩定

出廠前于高低溫箱內進行7*12小時的連續測試，保證出廠產品的品質及穩定性。

2、操作簡單便捷

任何人均可操作實現所有測量；可通過各種型號傳感器頭產品、測量模式及視覺系統相連接來實現3D檢測，支持74種測量模式，可通過自動化設定功能進行輕松操作。

3、高性價比

同等測量要求下的，憑借質量高、價格低、高可靠性，力壓行業內同類型產品。

4、支持多種材質檢測

如焊接物、金屬、樹脂、黑橡膠、半透明體的檢測。

5、支持3D成像

檢測困難的工件也可生成高穩定及高精度的輪廓圖像。

6、可區分和消除多重反光

可區分并且消除影響精確測量的多重反光，實現高反光情況下的穩定測量。

產品特點

1、全聯網

網絡互聯，一個網段內可支持255臺設備；（能夠連接標準交換機，可支持100米）使用工業以太網通信。使用光纖距離遠（單模光纖可達13km）。

2、小體積，方便安裝

體積小易于固定在機器人或其他有干涉的設備上。外型設計小巧美觀，可以配合傳感器專用支架使用，也可以通過螺絲直接固定到設備上。

3、點線兼容

線式傳感器，可以當成點式激光位移傳感器的來用，通過點線切換按鈕進行切換。

4、高對比度顯示屏

與同類型產品采用LED指示燈或數碼管截然不同，高亮顯示屏可顯示IP地址、網絡連接指示、激光形狀等信息。線式傳感器顯示：一個最遠值，一個最近值。點式傳感器顯示距離值。超范圍顯示。

5、支持溫度監控

傳感器內置溫度監控模塊，高溫自動報警，自動保護。

6、電源接反保護

電源帶有保護功能，可自動保護電源接反的情況發生；接反還可以正常工作；

7、抗高反光

具有抗高反光的功能，點學習按鈕，自動的過濾高反光的影響；可以適用于高反光的材料，例如：可測量不銹鋼和鋁型材等。

8、支持多種距離

30±10mm、50±15mm、100±35mm、240±65mm、400±100mm。

9、支持電壓范圍寬

支持電壓范圍為：9V-48V 并支持多種供電模式。

10、支持POE供電

支持POE供電，設備連接簡單，布線走線方便。自動切換供電模式，在沒有POE供電模式的情況下，自動切換為普通電源供電。
